⚫ KOMPLETNÍ SADA PRO INSTALACI AUTOMATICKÉ DVOUKŘÍDLÉ PLOTOVÉ BRÁNY ⚫

➡️BECKE SYSTÉM INTELIGENTNÍ BRÁNY DWUSKRZYDŁOWYCH⬅️

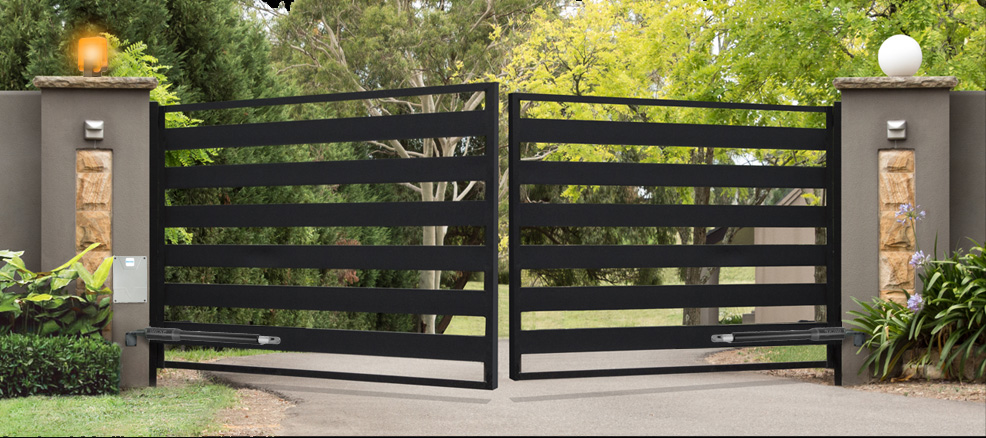

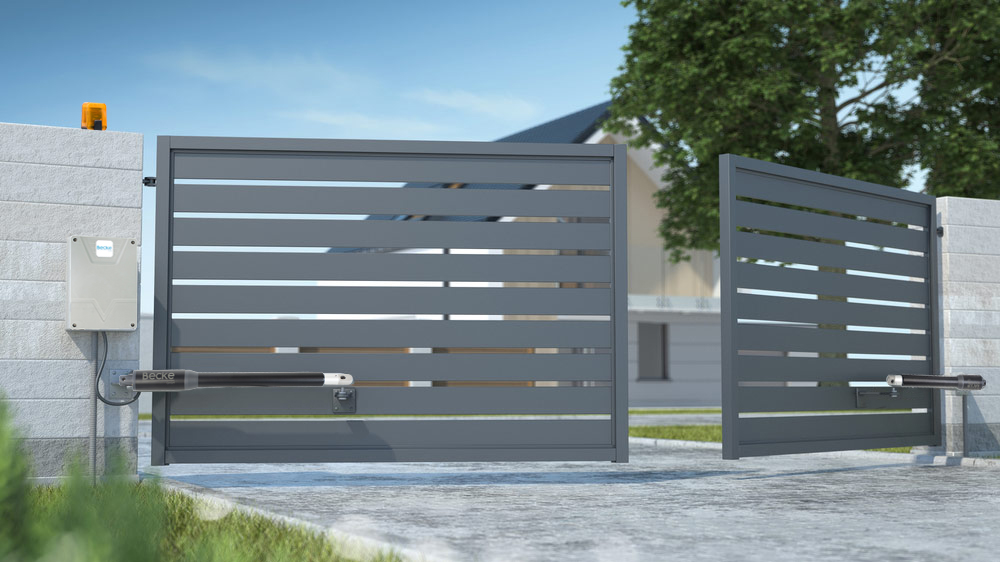

Pohony BECKE Smart Gate jsou určeny pro dvoukřídlé brány, kde každé křídlo je dlouhé až 2 metry a váží až 150 kg. Celková délka brány by neměla přesáhnout 4 metry a maximální hmotnost brány je 300 kg.

Sada je určena pro brány namontované na sloupcích, kde vzdálenost od okraje sloupku k ose závěsů je maximálně 10 cm.

Díky snadné instalaci si sadu BECKE Smart Gate můžete namontovat sami, což z ní činí vynikající volbu pro ty, kteří hledají pohodlí i úsporu. Jakmile se seznámíte s návodem krok za krokem, můžete instalaci úspěšně provést.

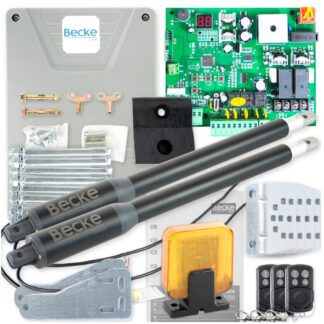

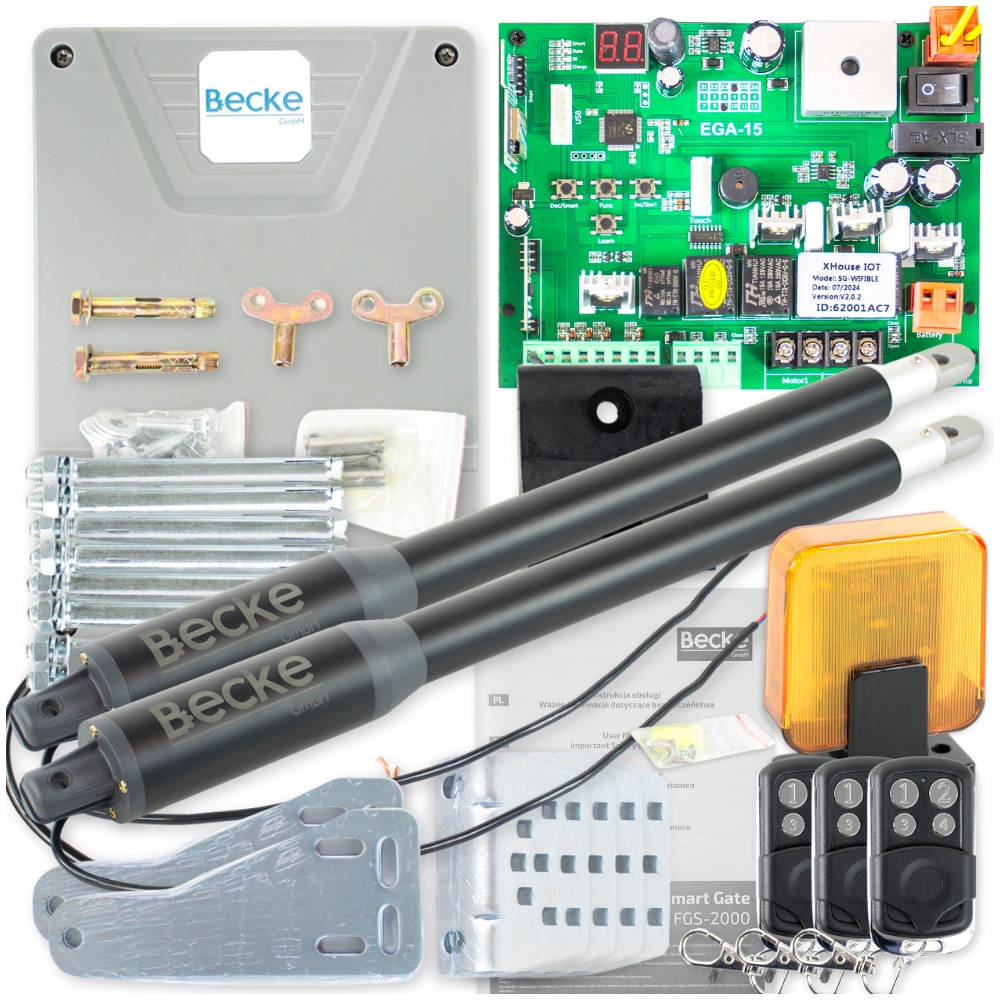

⬛ SLOŽENÍ SADY:

✔️ 2x pohon BECKE Smart Gate

✔️ Zarážka křídla brány

✔️ 4x podpěry sloupků

✔️ 3x dálkové ovládání pro bránu

✔️ 2x klíče pro nouzové ruční otevírání

✔️ 2x fotobuňky

✔️ Blikající světlo

✔️ Řídicí jednotka s anténou a krytem

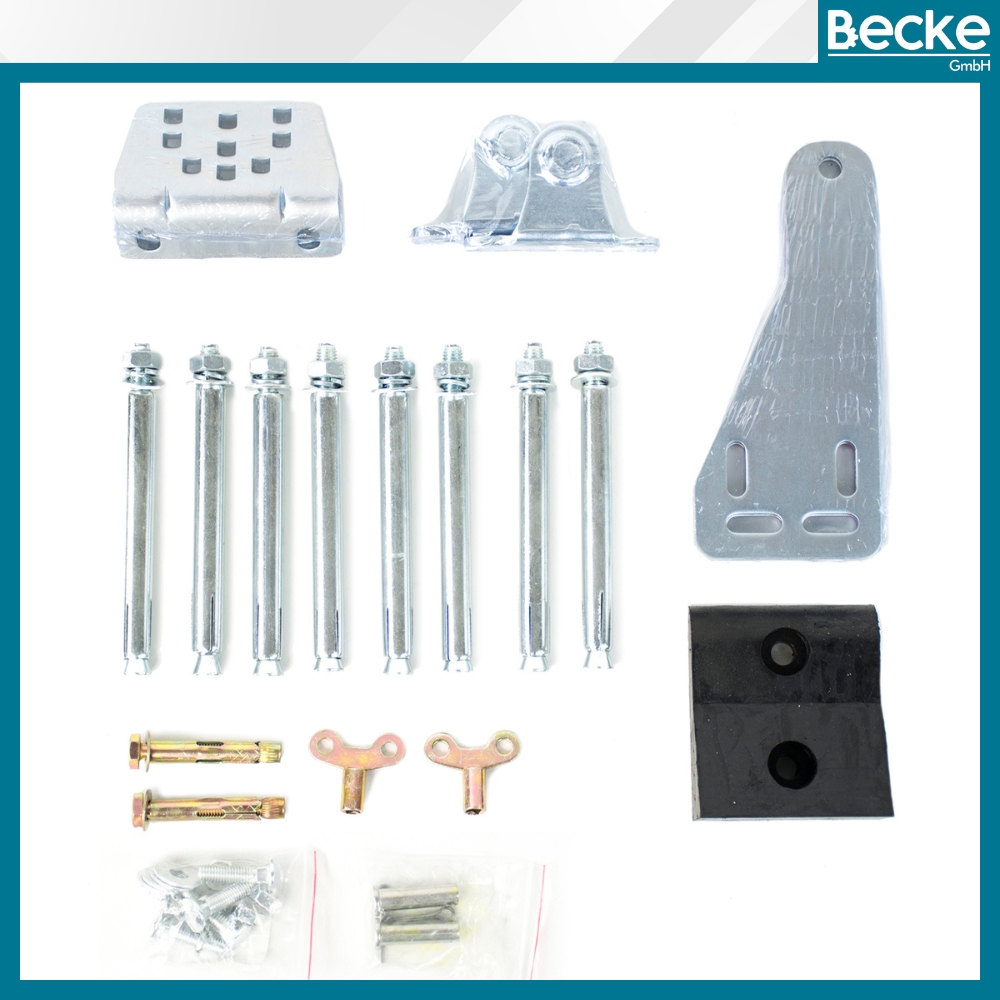

✔️ Montážní držáky pro sloupky a křídla brány

✔️ Návod k montáži v polštině

⚫ OCHRANA PROTI PŘETÍŽENÍ

◾ Během provozu elektronika nepřetržitě sleduje intenzitu pohonu. Pokud narazí na překážku, např. automobil, a intenzita překročí hodnotu nastavenou v řídicí jednotce, brána se automaticky zastaví, čímž je chráněna před poškozením.

◾ Fotobuňky vysílají infračervený paprsek a při přerušení této linie (ještě před fyzickým kontaktem s bránou) se brána zastaví, čímž se zabrání nebezpečným situacím.

◾ Díky speciální konstrukci převodovky se brána při zavření uzamkne a pohon ji udržuje v zavřené poloze, což dále zvyšuje bezpečnost.

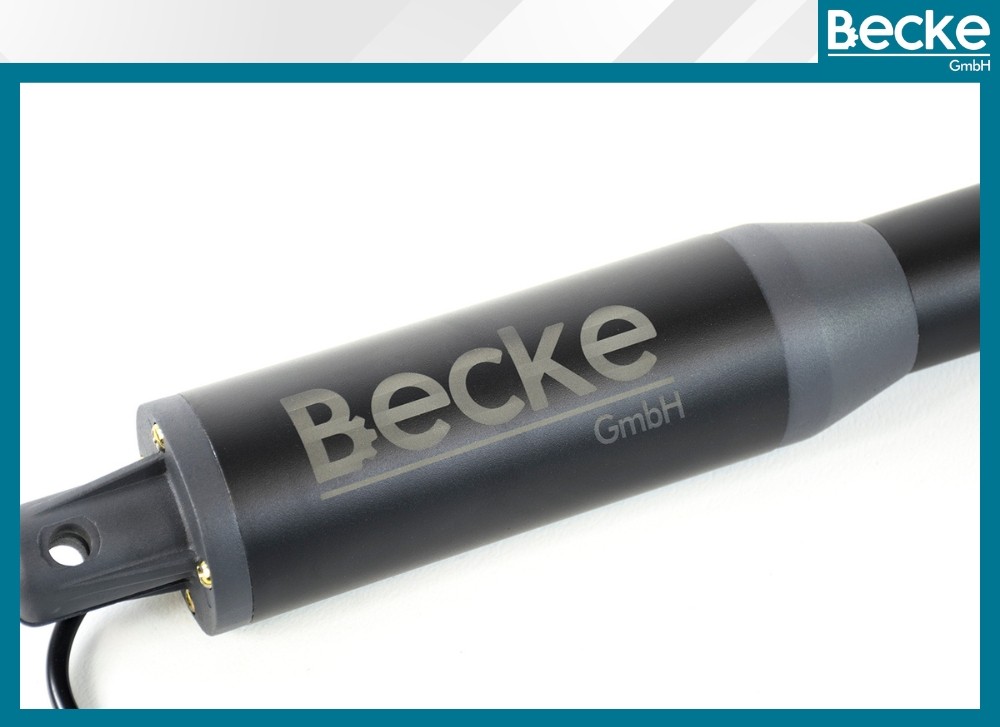

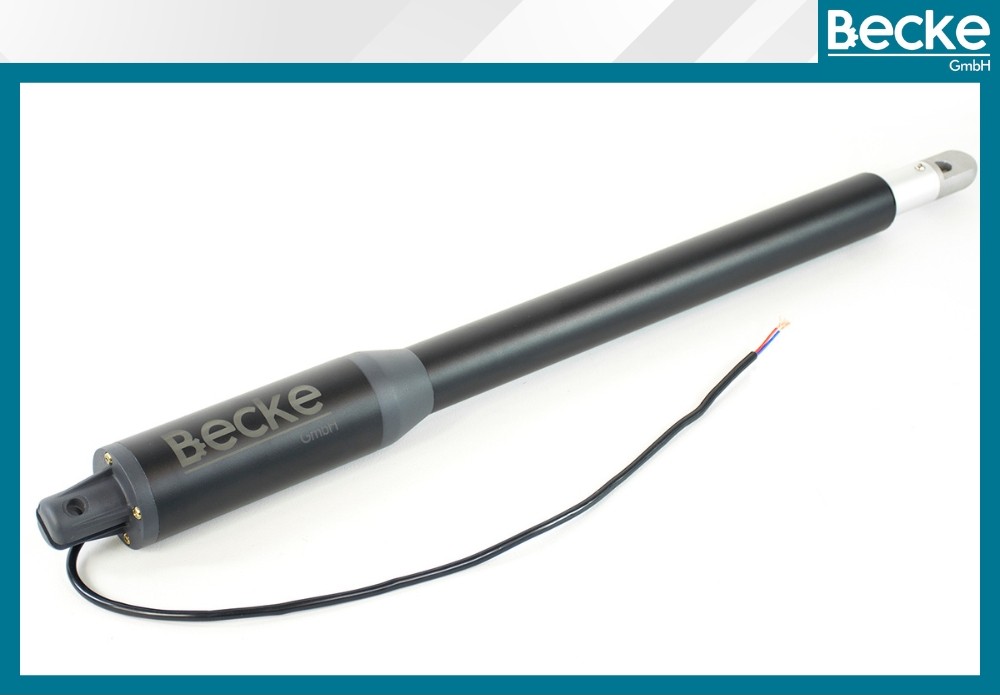

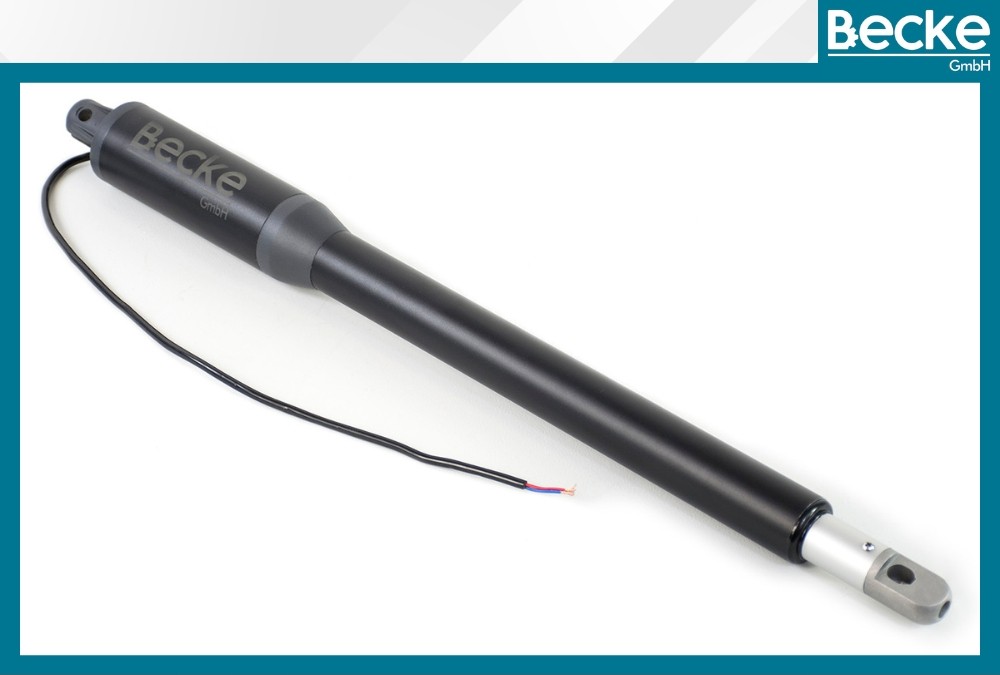

▶️ VÝKONNÉ POHONY

◾ Je vybaven vysoce kvalitním bezkartáčovým indukčním motorem, který zajišťuje vyšší účinnost a delší životnost. Spotřebovává méně energie, což vede k nižším provozním nákladům.

◾ Jsou napájeny stejnosměrným proudem 24 V a mají příkon 40 W. Jsou určeny pro křídla o maximální délce 2 m a hmotnosti až 150 kg na křídlo.

◾ Umožňují otevření brány v úhlu 110 stupňů. Rychlost vysouvání ramene je 16 mm/s a robustní převodovka z vysoce kvalitní kovové slitiny zaručuje dlouhou životnost a spolehlivost.

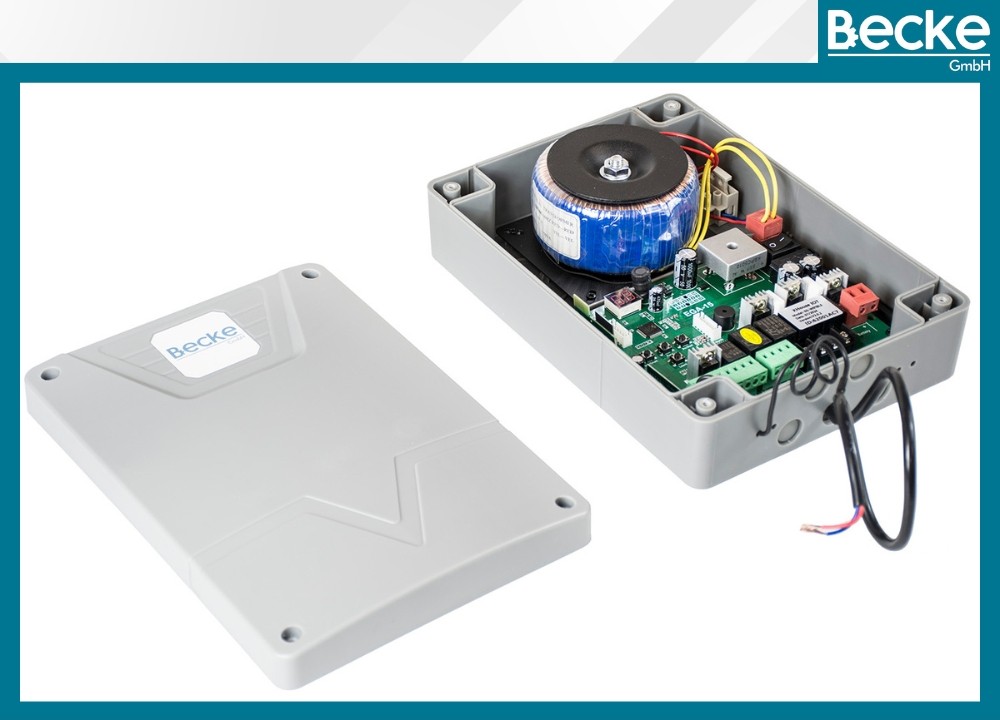

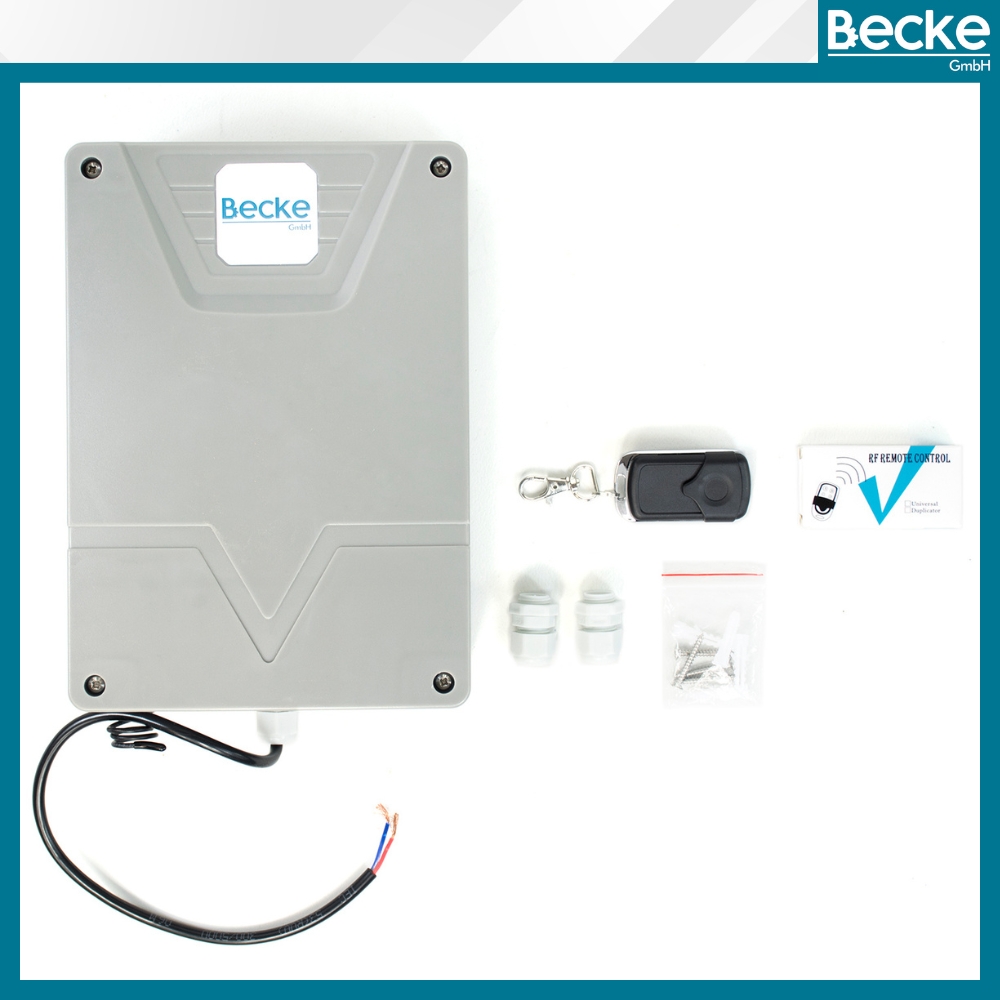

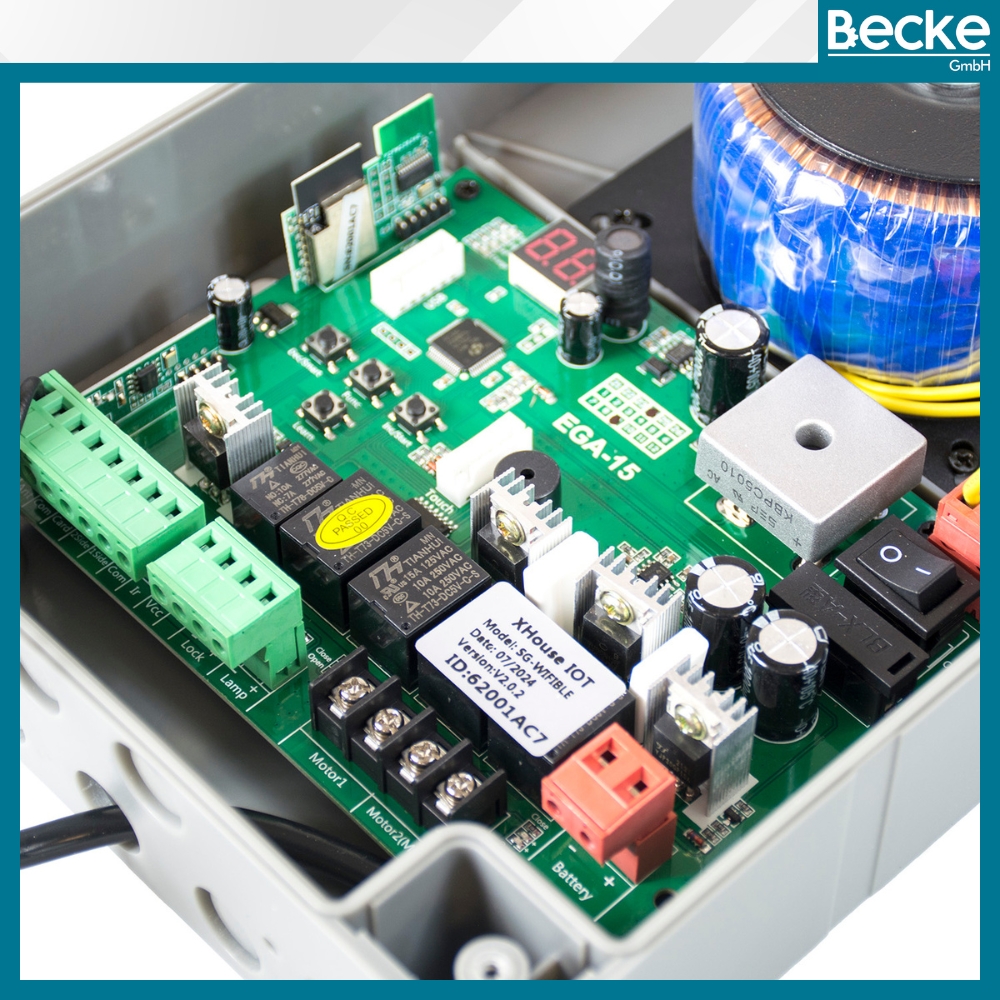

▶️ PROFESIONÁLNÍ ŘÍDICÍ JEDNOTKA

◾ Přesné nastavení síly pohonů, jemné přibrzdění křídel a automatické zavírání při průjezdu vozidla zajišťují hladký a spolehlivý provoz brány.

◾ Zpoždění druhého křídla, funkce branky, signální světlo a možnost ovládání interkomem, tlačítkem nebo telefonem činí ovládání vrat intuitivním a pohodlným.

◾ Vrata jsou vybavena ampérometrickou, tepelnou a protipřetěžovou ochranou, která zajišťuje dlouhodobý a spolehlivý provoz.

◾ Připojte k řídicí jednotce různá zařízení, která vám usnadní otevírání brány! Videohovor, kódová klávesnice nebo dokonce ovládání telefonem odkudkoli díky modulu WiFi. Máte také možnost připojit univerzální rádio.

◾ Napájení 230 V +/- 15 %, s možností připojení nouzové baterie 24 V 5 Ah je řídicí jednotka spolehlivá i v případě výpadku proudu. Stupeň krytí IP55 zajišťuje odolnost proti povětrnostním vlivům a rozsah provozních teplot od -45 °C do +50 °C zaručuje bezchybný provoz řídicí jednotky v nejrůznějších podmínkách.

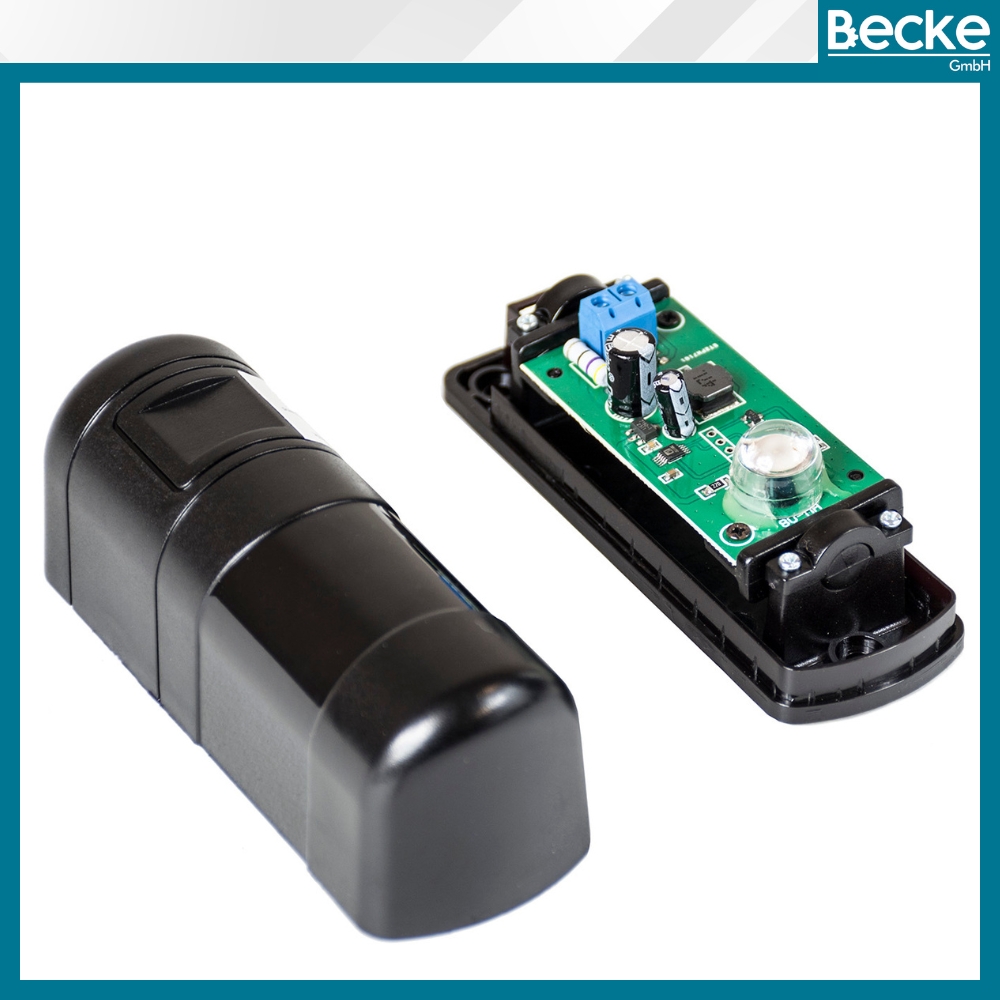

▶️ CITLIVÉ FOTOBUŇKY

Fotobuňky detekují přítomnost překážek v cestě křídel brány. Jakmile je objekt detekován, systém zastaví pohyb, čímž zabrání nehodám a škodám.

◾ Fungují v libovolném úhlu (vertikálním i horizontálním), takže jejich instalace je pohodlná a flexibilní. Lze je snadno namontovat na úzké kovové sloupky tak, že je umístíte na vnější stranu (na stranu vozovky) a poté otočíte elektroniku o 90 stupňů, aby fotobuňky mohly vzájemně přijímat signál.

• Napájení: 12-24 V DC/AC
• Dosah: max. 15 metrů
• Spotřeba proudu: 1,5 l/s, 2,5 l/s, 3,5 l/s: RX 15mA, TX 30mA
• Frekvence: 1,92 kHz
• Vlnová délka: 92,92 kB: 940nm
• Relé: 1A max. 36V

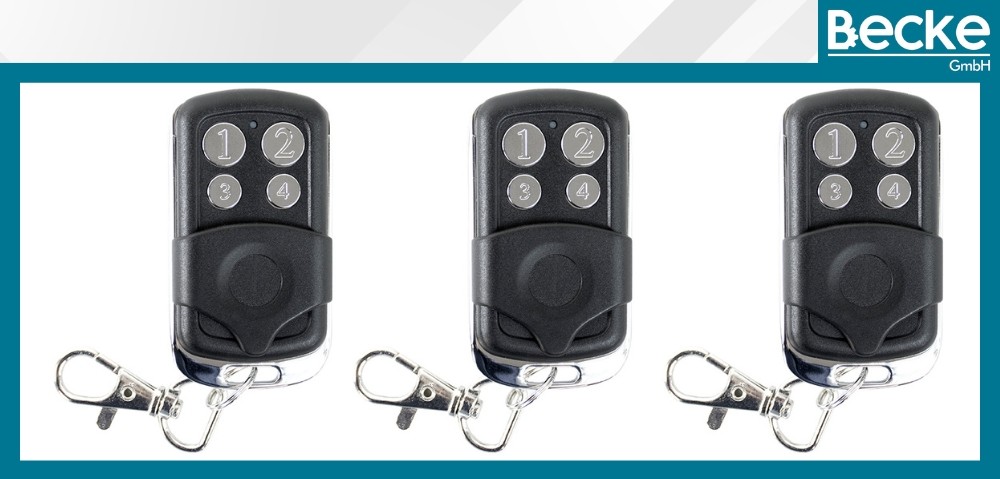

▶️ SADA 3 OVLÁDACÍCH PRVKŮ

◾ Sada 3 čtyřkanálových ovladačů k bráně v černém pouzdře je elegantní a funkční variantou pro správu automatizace brány. Pracují na frekvenci 433,92 MHz s dynamicky proměnlivým kódem, který zajišťuje bezpečnost používání. Každý dálkový ovladač má jedinečný kód.

▶️ MOŽNOST NOUZOVÉHO RUČNÍHO OTEVŘENÍ

V případě výpadku proudu nebo poruchy umožňuje řídicí jednotka ruční odemknutí pohonu. Součástí balení jsou 2 klíče pro odblokování, které umožňují volné otevírání a zavírání brány bez nutnosti použití pohonů.

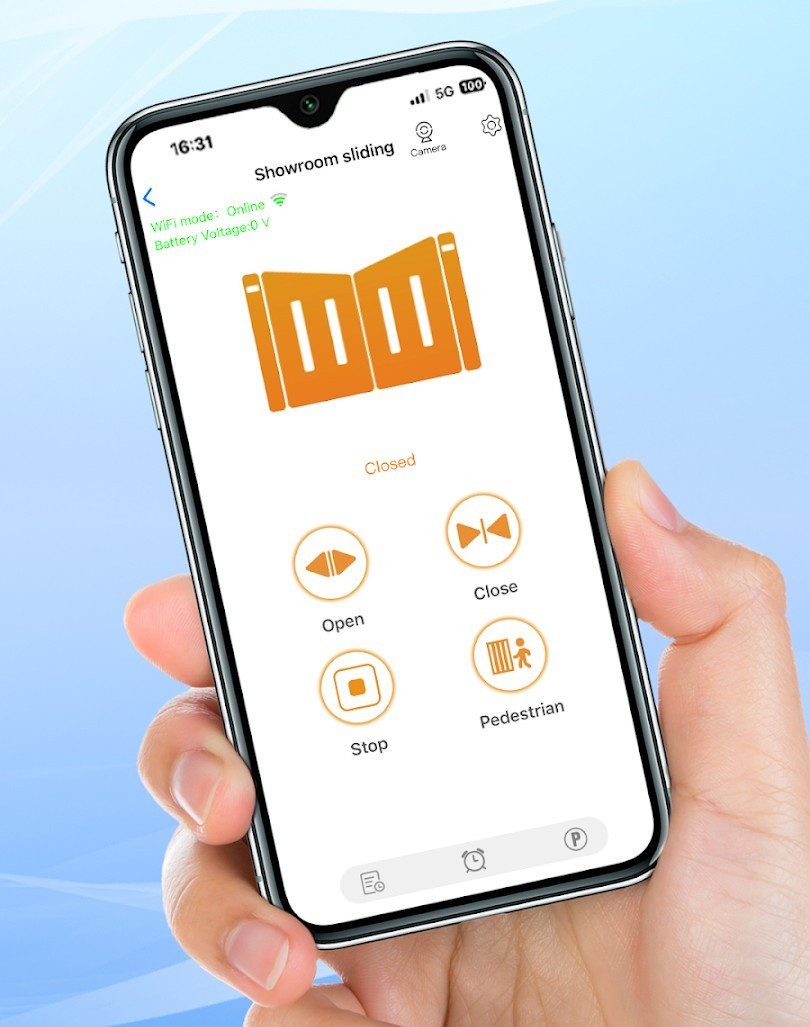

▶️ WIFI OVLÁDÁNÍ

Důležité je, že modul WiFi může spolupracovat s dalšími zařízeními domácí automatizace, což umožňuje začlenit bránu do systému inteligentní domácnosti. Díky tomu lze bránu ovládat z aplikace, která spravuje celý domácí systém, což zvyšuje pohodlí a komfort. tTo vše je v aplikaci XHouse IOT.

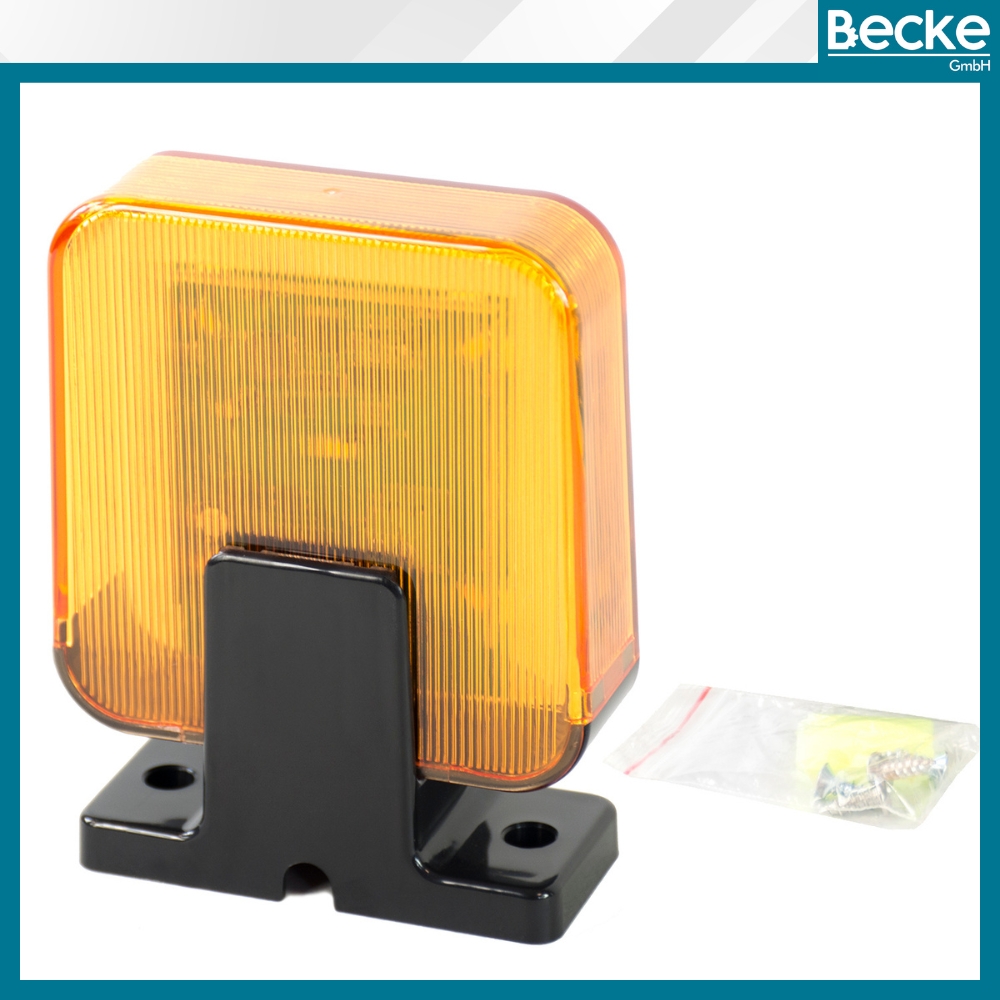

▶️ BLIKAJÍCÍ SVĚTLO

◾ Při nepřetržitém svícení je spotřeba energie pouhých 2,5 W, takže je energeticky úsporná a efektivní. Je to skvělá volba, která se dobře hodí k moderním systémům automatizace brány.

⚙️ TECHNICKÉ SPECIFIKACE:

▶️ Obecné technické údaje:

✅ Maximální délka jednoho křídla: 2 m.

✅ Maximální hmotnost jednoho křídla: 150 kg

✅ Maximální délka brány: 4 m

✅ Maximální hmotnost brány: 300 kg

✅ Maximální úhel otevření: 110°

✅ Napájení: 230 V

✅ Stupeň ochrany: IP55

✅ Provozní teplota: -245°C ~ +50°C

Pohonné jednotky:

✅ Napájení: 24VDC

✅ Výkon motoru: 24V: 40W

✅ Rychlost vysunutí ramene: 40 ot: 16 mm/s

Ovládací panel:

✅ Napájení: 230V +/- 15%

✅ Napájecí napětí akčního členu:: 12VDC/24VDC

✅ Frekvence dálkového ovládání: 433,92 MHz

✅ Dosah dálkového ovládání: až 150 m

✅ Podpora až 120 dálkových ovladačů.

✅ Možnost připojení nouzové baterie: 24V 5Ah

✅ Ovládací vstupy: WiFi, GSM, video interkomové moduly.

Fotobuňky: 1:

✅ Zorný úhel: 180° (nastavitelný)

✅ Dosah: max. 15 m

✅ Napájení: 12-24 V DC/AC

✅ Spotřeba proudu: RX 15mA – TX 30mA

✅ Relé: 1A max. 36V

✅ Provozní teplota: -20°C až +55°C

Světelný zdroj:

✅ Vysoce svítivé LED diody

✅ Provozní režimy: nepřetržité / pulzní světlo (60 záblesků/min)

✅ Spotřeba energie: 2,5 W

Dálkové ovládání:

Počet tlačítek: ✅ Dálkové ovládání: 4

✅Frekvence: 433,92 MHz

✅Dynamicky náhodně proměnný kód

Často kladené otázky (FAQ):

❓ Je sada vhodná pro jakoukoli křídlovou bránu?

Sada je určena pro brány s křídly o délce do 3 m a úzkými sloupky. U širších sloupků doporučujeme instalaci konzultovat s odborníkem.

❓ Může pohon pracovat za ztížených povětrnostních podmínek?

Ano, pohony a řídicí jednotka odolávají teplotám od -20 °C do +55 °C a vlhkosti (krytí IP44 a IP55).

❓ Lze bránu otevřít v případě výpadku proudu?

Ano, sada obsahuje klíče pro nouzové odblokování, které umožňují bránu otevřít ručně.

❓ Jaké funkce nabízí řídicí jednotka?

Nastavitelnou sílu pohonu, programování doby otevření, funkci brány, automatické zavírání a detekci překážek.
